מה הן מדפסות תלת ממד ולמה הן משמשות?
מדפסות תלת ממד משמשות כיום כמעט בכל תחום שניתן לדמיין כולל: רפואה, רפואת שיניים, ארכיטקטורה, תכשיטנות, תעשייה וייצור, מחקר ופיתוח, גיימינג, תעופה, אקדמיה ובתי ספר ובעצם בכל שוק בו נדרשים לפתח או לייצר מוצרים פיזיים.
המדפסות קיימות במגוון רב של טכנולוגיות הנבדלות האחת מהשנייה, ומקצרות ומוזילות באופן משמעותי תהליכים של ייצור ופיתוח. הבחירה בטכנולוגיה המתאימה תלויה במטרות ההדפסה, הדרישות הטכניות, צרכים ותקציב.
.
טכנולוגיות ההדפסה הנפוצות בעולם ה 3D PRINTING:
טכנולוגיית FDM (Fused Deposition Modeling)

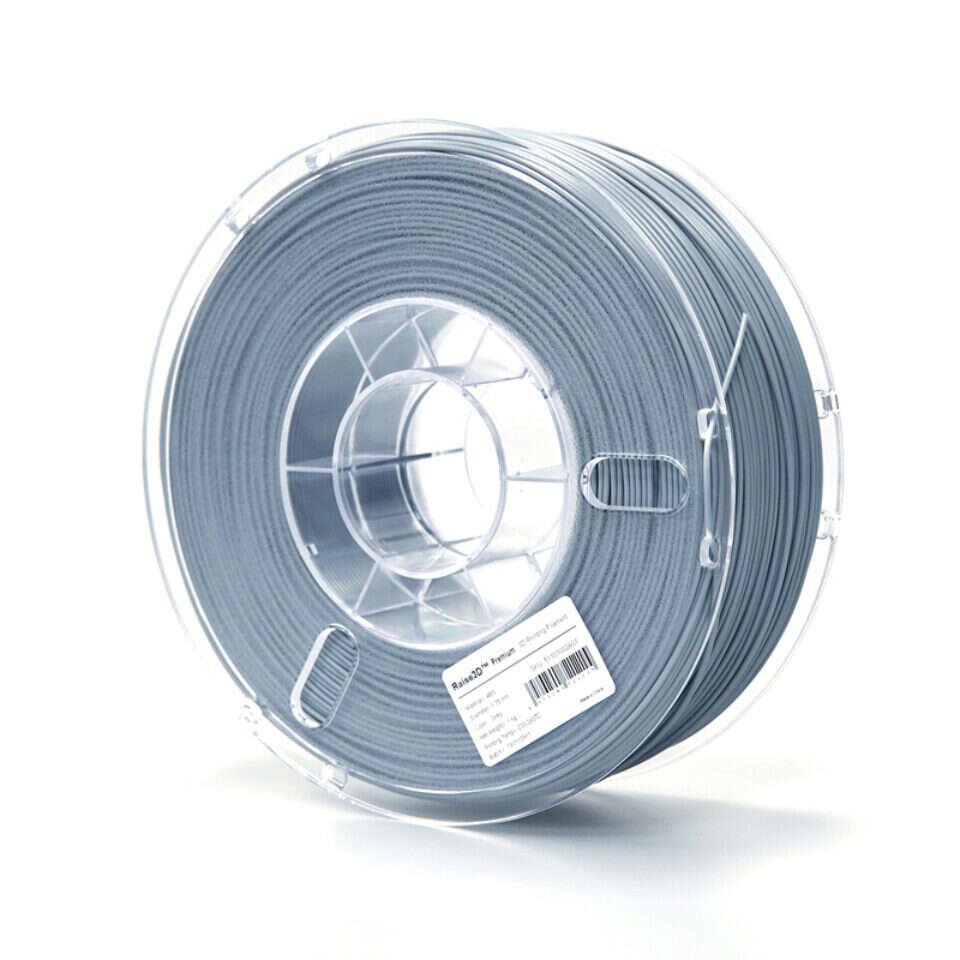

טכנולוגיית FDM נפוצה ביותר בשל עלותה הזולה ונוחות התפעול. בטכנולוגיה זו משתמשים בחומר גלם המגיע בד”כ בתצורה של סליל ((SPOOL, וראשי הדפסה אשר מתיכים את הסליל הפלסטי בטמפרטורות גבוהות אשר יכולות להגיע ל 500 מעלות.
מדפסות אלו לרוב הינן שולחניות בעלויות של אלפי עד עשרות אלפי שקלים, אולם קיימות גם מכונות תעשייתיות אשר עלותן מאות אלפי שקלים.
החומרים הנפוצים לטכנולוגיה זו הינם :
PLA- חומר סינטטי (חומצה פולילקטית) ידידותי לסביבה ונטולת ריח, אשר מורכב מחומרים טבעיים.
ABS- חומר חזק ועמיד לטמפרטורות גבוהות אשר נפוץ מאוד בתעשייה
PC- פוליקרבונט הינו בעל תכונות הנדסיות גבוהות מאוד, העמידות בפני IMPACT ותנאי סביבה קשים.
ASA- חומר בעל עמידות מצויינת ל UV ולכן מתאים ליישומים של חוץ ותנאי שטח קשים.
PETG- תחליף מצויין לABS מאחר והוא עמיד וחזק אולם אינו מסריח ואינו רעיל ולכן משתמשים בו בתעשיית המזון והשתייה.
PA- ניילון 12 א ניילון 6, חומר הנדסי סופי בעל גמישות מצויינת ואשר ניתן לשלבו עם סיבים כגון CARBON FIBER, GLASS FIBER ואחרים
TPU- חומר אלסטומרי גמיש, המגיע במגוון גמישויות ומתאים ליישומים הדורשים רכות וגמישות.
.
טכנולוגיית SLS (Selective Laser Sintering)
טכנולוגיית SLS – הינה הנפוצה ביותר לייצור המוני בפלסטיק.
הדפסה בסינטור אבקה, כוללת שימוש בקרן לייזר לסינטור אבקות פולימר בשכבות ליצירת מודלים עמידים אשר ניתן להשתמש בהם במוצר הסופי.
בטכנולוגיה זו משתמשים במגוון סוגי חומרים כולל: פולימרים, סוגי ניילון שונים, חומרים עם מעכבי בעירה, חומרים גמישים ועוד.
מאפייני הדפסה ב SLS:
- עלויות ייצור נמוכות
בייחס לחלופות הייצור, ההדפסה בשיטה זו הינה יחסית נמוכה, מאחר וניתן למחזר את החומרים בהם לא השתמשת במהלך ההדפסה.
כמו כן ניתן לדחוס מאות ואלפי חלקים בהדפסה, דבר שמקטין את עלויות הייצור. - תהליך ייצור מהיר.
אומנם הדפסה יכולה לקחת עד 60 שעות, אולם בזמן הזה ניתן לייצר מאות רבות של חלקים ואף יותר, בגודל מקסימלי של עד 50 ס”מ.
הלייזר סורק בצורה מהירה ביותר ולכן התפוקה של המדפסת גבוהה מאוד.
- מוצרים הנדסיים לשימוש סופי
מדפסות SLS מאפשרות להדפיס חלקים סופיים מאחר וניילון הינו חומר הנדסי, והתוצאות המתקבלות בתום תהליך ההדפסה הינן ברות השוואה להזרקה בפלסטיק או CNC.
.
טכנולוגיית MJF
מדפסות תלת-ממד בטכנולוגיית MJF (Multi Jet Fusion) מהוות מהפכה בעולם ההדפסה התלת-ממדית, מציעות יתרונות בלתי נדלים בדיוק, מהירות וחוזק החומרים. טכנולוגיה זו, שפותחה על ידי HP, מאפשרת הדפסה באיכות גבוהה על ידי ריסוס חומר גלם בצורת פודרה וקישורו באמצעות דיו חום מיוחד. היא מבטיחה ייצור מהיר יותר, עמידות וחוזק גבוהים למוצרים, תוך הפחתת עלויות ייצור. MJF מתאימה במיוחד לייצור סדרות קטנות ואבטיפוסים, מה שהופך אותה לבחירה מועדפת בתעשיות רבות, כולל הרכב, אווירונאוטיקה ומוצרי צרכנים.
טכנולוגיית MJP/POLYJET
טכנולוגיית הדפסה תלת-ממדית בשיטת MJP (MultiJet Printing) או PolyJet מבטיחה דיוק גבוה ופרטים מדהימים בכל יצירה. שיטה זו פועלת על ידי ריסוס טיפות חומר פולימרי נוזלי על משטח העבודה, שמיד אחר כך ייבוש באמצעות אור UV. אחת היתרונות המרכזיות של MJP/PolyJet היא היכולת להדפיס במגוון חומרים וצבעים במהלך הדפסה אחת, מאפשרת יצירת מודלים מורכבים עם תכונות שונות באותו הזמן. טכנולוגיה זו מתאימה במיוחד ליישומים שדורשים פרטים דקים וגימור גבוה, כגון תכשיטים, מודלים אנטומיים למטרות רפואיות, ופרוטוטיפים לבדיקת עיצוב.
טכנולוגיית DLP (Digital Light Processing)
טכנולוגיית DLP – עיבוד אור דיגיטלי, דומה לטכנלוגיית SLA אך מקור האור שלה הוא דיגיטלי והיא פועלת על ידי מיצוק נוזלים פוטופולימריים באמצעות קרן אור לבן. רזולוציית ההדפסה האופטימלית ורמת הדיוק גבוהה שלה מתבטאים בייצור של פרטים קטנים ועדינים. הטכנולוגיה עושה שימוש במגוון החומרים הגדול ביותר כולל: חומרים פלסטיים קשיחים, שעווה, חומרים גמישים, חומרים רפואיים בעלי אישור FDA ועוד.
מדפסות DLP נפוצות בתחומי רפואת שיניים, תעופה, בטחון, תעשייה, תכשיטים ועוד. פעולתן מהירה ומדויקת ועלותן גבוהה יחסית.
.
טכנולוגיית SLA (Stereolithography)
טכנולוגיית SLA, סטריאוליתוגרפיה היא הטכנלוגיה הוותיקה ביותר שהומצאה על ידי צ’אק הול, מייסד 3D Systems ונכנסה לשימוש מסחרי בשנת 1989. המדפסת פועלת על ידי מיצוק נוזלים באמצעות קרן לייזר.
בטכנולוגית SLA יש מקרן לייזר אשר מקרין את האור על אמבט עם חומר פוטופולימרי נוזלי, וכל נגיעה של הלייזר עם הנוזל, מקשיחה את האזור בדיוק גבוה ביותר.
לאור רמת הדיוק הגבוהה של המדפסת ,היא מתאימה לייצור דגמים עם פרטים מורכבים, כולל יישומים הנדסיים שונים.
התחזוקה של המדפסת יחסית זולה לאור מיעוט החלקים הנעים, ומגוון המדפסות נע בין מדפסות שולחניות בעלות של עשרות אלפי שקלים, עד מדפסות ענק בעלויות של מאות אלפי דולרים.
.
