החומר הכי חזק, יקר ונחשק בעולם הטכנולוגיה בכלל לא מגיע מאיזה מכרה יהלומים עמוק. הוא מתחיל כפלסטיק סינתטי זול ועובר טיפול תרמי אכזרי בחדרים נטולי חמצן שמבשלים כל אטום מיותר. הנה הפיזיקה, הכימיה והסיוט ההנדסי מאחורי החומר שקל פי 5 מפלדה - ומתנגד להיכחד.
התרמית הגדולה של עולם החומרים
כשמסתכלים על כנף של בואינג 787 דרמליינר, על שלדת מונוקוק שחורה של מכונית למבורגיני או על מחבט טניס יוקרתי, רואים אריג שחור, מבריק, סקסי וקשיח כמו יהלום. המוח מיד משליך את זה אל מכרות פחם עמוקים, מעבדות קוונטיות או מתכות נדירות.
תשכחו מזה. הסיפור האמיתי הרבה יותר מופרע, זול ומורכב. החומר המהפכני ששינה את פני התעופה, האווירונאוטיקה והספורט המוטורי מתחיל את חייו בדיוק באותו מקום שבו מיוצרים הסוודרים הסינתטיים הזולים ביותר בארון שלכם: פלסטיק מסוג פוליאקרילוניטריל, או בקיצור PAN.
מה זה אומר - פוליאקרילוניטריל? פולימר סינתטי חצי-גבישי שמיוצר מנפט. הוא משמש כחומר הגלם המרכזי לייצור סיבי פחמן. המולקולות שלו מכילות שלד של אטומי פחמן המחוברים לקבוצות ניטריל (פחמן וחנקן). בזכות המבנה הכימי הייחודי שלו, הוא מסוגל לשמור על שלד הפחמן שלו גם תחת עומס תרמי קיצוני.
החומר שמשמש לייצור סיבי פחמן מסחריים (יותר מ-90% מהשוק העולמי) הוא פולימר פלסטי פשוט. קחו את הפלסטיק הזה, המיסו אותו, ותמשכו אותו לחוטים דקיקים בעובי של עשירית משערה אנושית. כרגע, יש לכם ביד חומר גלם ששווה כמה סנטים לקילוגרם. אז איך הופכים פלסטיק רך של סוודר למשהו שחזק מפלדה פי חמישה? מבשלים אותו בגיהנום תרמי מבוקר.
"הגיהנום התרמי": שלוש דרגות של בישול אטומי
כדי להפוך את הפלסטיק הרך לסיב פחמן קשיח, המהנדסים צריכים לבצע טיהור אטומי אכזרי. הם לוקחים את חוט הפלסטיק הזעיר ומעבירים אותו במסלול ייסורים של שלושה תנורי ענק.
1. שלב ראשון - ייצוב וחמצון: בשלב הזה מחממים את חוטי ה-PAN לטמפרטורה של 200 עד 300 מעלות צלזיוס בנוכחות אוויר רגיל. החום והחמצן גורמים לשרשראות המולקולריות של הפלסטיק לשנות את המבנה שלהן: המולקולות הופכות משרשרת ישרה למבנה של "סולם" טבעתי יציב. הצעד הזה קריטי - הוא מונע מהחוטים להמיס או להישרף כליל בשלבים הבאים.
2. שלב שני - פירוליזה ופחמון: השלב האכזרי באמת. החוטים המיוצבים נזרקים לתוך תא אטום לחלוטין שמחומם לטמפרטורות מטורפות של 1,000 עד 2,000 מעלות צלזיוס. כאן המהנדסים מציבים תנאי אחד בלתי מתפשר: אפס חמצן בתוך התא. התא ממולא בגז חנקן טהור.
למה חנקן? בהיעדר חמצן, החומר לא מסוגל לתפוס אש ולהישרף. במקום להפוך לאפר, מתרחשת תגובה כימית אלימה: כל האטומים בחוט שהם לא פחמן - מימן, חנקן, חמצן - פשוט מורתחים, ניתקים מהמבנה ומתאדים החוצה כגזים. מה שפותח את הדלת לסיב טהור המורכב מ-93% עד 95% אטומי פחמן בלבד.
3. שלב שלישי - גרפיטיזציה: רוצים סיב אלסטי וקשיח בצורה מאסיבית? מחממים את החוטים עוד יותר, לטמפרטורות מטורפות של 2,000 עד 3,000 מעלות צלזיוס. בטמפרטורה הזו, אטומי הפחמן הנותרים מסתדרים מחדש במבנה גבישי משושה מושלם - גבישי גרפיט הפרוסים לאורך ציר הסיב. כעת הסיב מחזיק ב-99% פחמן טהור.
מה זה אומר - פירוליזה? תהליך של פירוק כימי של חומר אורגני באמצעות חום גבוה, ללא נוכחות חמצן. מכיוון שאין חמצן בסביבה, החומר אינו עובר תהליך בעירה (הוא לא נשרף ולא הופך לפיח), אלא מפרק את הקשרים הכימיים החלשים שבו ומשחרר את היסודות הקלים כגז, תוך שהוא משאיר מאחוריו רק את היסודות העמידים ביותר - במקרה הזה, פחמן טהור.
המתמטיקה של החוזק: פי 5 יותר חזק, פי 5 יותר קל
כעת נדבר במספרים. למה התעשייה מוכנה לשלם הון עתק על התהליך הלוהט הזה? סיב פחמן מוגמר מציג נתון פסיכי: הוא חזק פי חמישה מפלדה, אבל שוקל חמישית בלבד ממנה (כ-20% ממשקלה של פלדה מקבילה). איך זה הגיוני? הסוד טמון בקשרים הקוולנטיים בין אטומי הפחמן. הקשר הכימי בין אטומי פחמן במבנה גבישי (כמו בגראפן או ביהלום) הוא אחד הקשרים החזקים ביותר בפיזיקה של החומר. כשמושכים את הסיב לאורכו, הקשרים האלה מסרבים להימתח או להישרף.
אבל כאן נכנס הקאץ' ההנדסי הענקי שרוב האנשים לא מבינים: סיב פחמן לבדו הוא רק חוט. אם תנסו לדחוף חוט פחמן, הוא יתכופף כמו שרוך של נעל. הוא חזק אך ורק במתיחה. הוא לא שווה כלום בלחיצה או בכיפוף. הפתרון? הנדסת חומרים מורכבים.
השילוב הקטלני: אריג פחמן ומטריצת אפוקסי (CFRP)

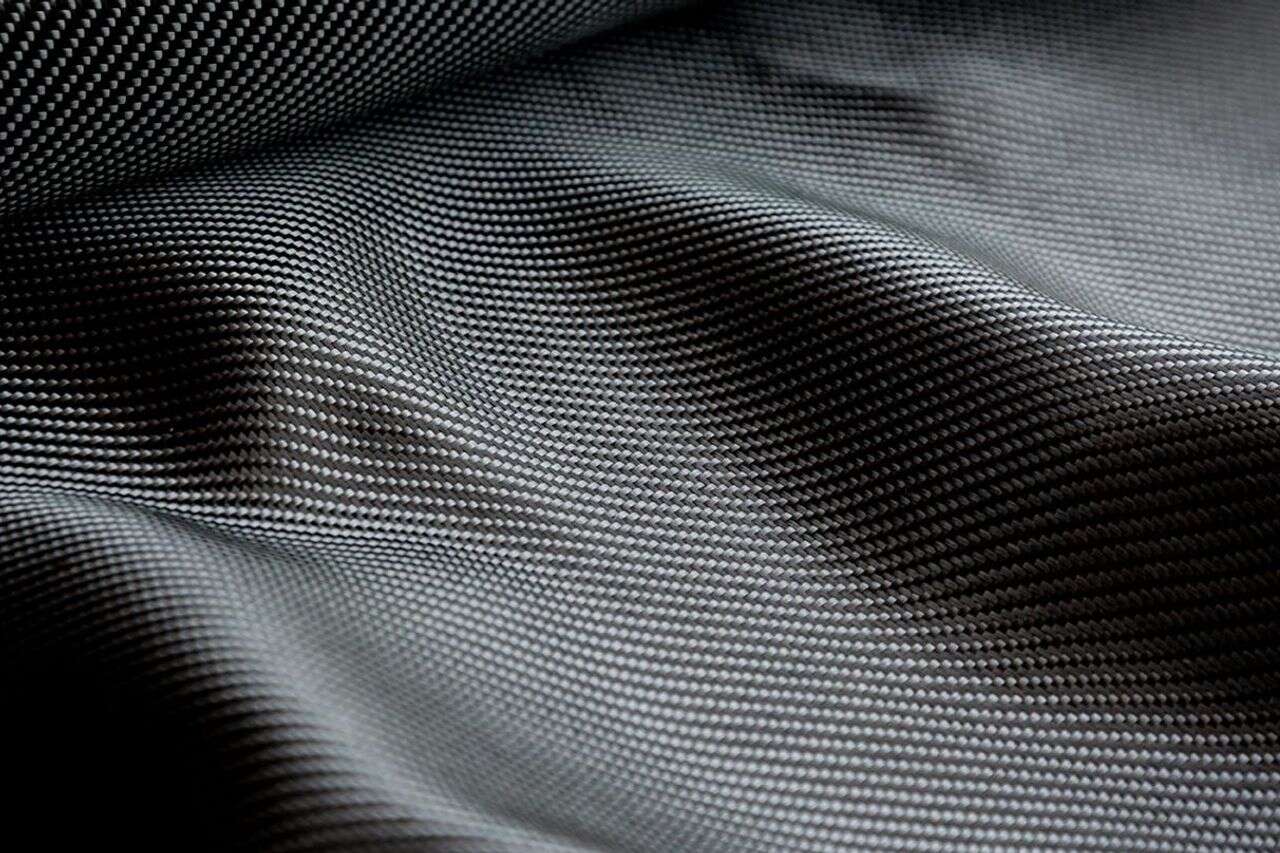

כדי להפוך את החוטים למבנה קשיח של מטוס או מכונית, טווים אלפי סיבים כאלה לאריג בדומה לבד של ג'ינס. את הבד הזה משקיעים בתוך שרף פלסטי נוזלי - בדרך כלל דבק אפוקסי. כשהאפוקסי מתקשה, מתקבל חומר מורכב שנקרא CFRP (Carbon Fiber Reinforced Polymer).
בתוך הסטאפ הזה יש חלוקת עבודה הנדסית מושלמת. הסיבים נושאים בעומס המתיחה האדיר לאורך הקווים שבהם הם נטוו. שרף האפוקסי מחזיק את הסיבים במקומם, מגן עליהם משריטות, ונושא בעומסי הלחיצה והגזירה.
כדאי לדעת - אנאיזוטרופיות vs איזוטרופיות: מתכות כמו פלדה או אלומיניום הן חומרים איזוטרופיים - יש להן את אותו החוזק בדיוק בכל כיוון שתמתחו או תלחצו אותן. סיבי פחמן, לעומת זאת, הם חומרים אנאיזוטרופיים. הם חזקים בטירוף אך ורק לאורך ציר הסיב. כדי להתגבר על הבעיה הזו, מהנדסים משכבים יריעות של סיבי פחמן בזוויות שונות זו על גבי זו לפני שהם יוצקים את השרף, וכך מייצרים רכיב שחזק בכל כיוון רצוי.
כדי לייצר חלקי סיבי פחמן ברמה של תעשיית החלל והתעופה, לא מספיק למרוח דבק על בד. החלקים מוכנסים לתוך תנור לחץ ענקי שנקרא אוטוקלאב. התנור מפעיל חום גבוה ולחץ אוויר עצום (לעתים פי שבעה עד 10 מהלחץ האטמוספרי) תוך שאיבת ואקום מלאה מתוך החלק. המטרה: למעוך את יריעות הפחמן זו לזו ולסחוט החוצה כל בועת אוויר מיקרוסקופית שעלולה להפוך לנקודת שבר קטלנית בזמן טיסה.
המהפכה בשחקים ובמסלול המרוצים
היחס המטורף בין משקל לחוזק הפך את סיבי הפחמן למלך הבלתי מעורער של התעשיות המתקדמות ביותר בעולם.
מטוסי הנוסעים המודרניים - הבואינג 787 דרמליינר והאיירבאס A350 - אינם עשויים עוד מאלומיניום מוברש. יותר מ-50% מכלל משקל המבנה שלהם מורכב מחומרים מורכבים של סיבי פחמן (כולל גוף המטוס והכנפיים). התוצאה היא שהמטוסים האלה קלים יותר, וזה מאפשר להם לזלול 20% פחות דלק בהשוואה לדור הקודם של המטוסים.
אבל יש פה בונוס הנדסי נסתר. מכיוון שסיבי פחמן ואפוקסי לא סובלים מחלודה ולא מתעייפים כמו מתכת, חברות התעופה יכולות להעלות את רמת הלחות בתא הנוסעים ולהגדיל את הלחץ הברומטרי בתוך הקבינה. הנוסעים מגיעים ליעד הרבה פחות מיובשים ועם הרבה פחות כאבי ראש.
מכונית פורמולה 1 מודרנית מורכבת מ-85% סיבי פחמן לפי נפח. תא הנהג הוא מעטפת פחמן קשיחה שמשקלה סביב 35 קילוגרם בלבד, אך היא מסוגלת לספוג התרסקויות במהירות של 300 קמ"ש ולשמור על הנהג בחיים תחת עומסי האטה פסיכיים. יצרניות מכוניות-על כמו למבורגיני, מקלארן ופרארי משתמשות בשלדות מונוקוק מלאות מסיבי פחמן כדי להפחית מאות קילוגרמים ממשקל הרכב, מה שמאפשר זינוק מ-0 ל-100 קמ"ש בפחות מ-2.5 שניות.
גם שלדות אופניים של טור דה פראנס, מחבטי טניס של מקצוענים, מוטות לקפיצה לגובה ואפילו תותבים פרוטטיים לאתלטים פאראלימפיים - כולם נשענים על הקשיחות והאלסטיות של הסיב השחור.
הסוד המלוכלך: המחיר האקולוגי והכלכלי
אם סיבי פחמן הם חומר הקסם המוחלט, למה המשפחתית שלכם עדיין עשויה מפלדה זולה? בגלל שלוש בעיות קשות: מחיר, זמן ומיחזור.
לאפות פלסטיק ב-3,000 מעלות צלזיוס במשך ימים דורש כמויות חשמל גדולות. ייצור של קילוגרם אחד של סיבי פחמן פולט פי 20 יותר גזי חממה מאשר ייצור של קילוגרם אלומיניום. כמו כן, בעוד שחלקי פלדה נכבשים במכבש הידראולי בתוך שלוש שניות, חלק מורכב מסיבי פחמן דורש שעות של הנחת יריעות ידנית או רובוטית, ואפייה ארוכה בתנור אוטוקלאב.
זהו הסוד הכי מלוכלך של התעשייה. אתם לא יכולים פשוט להתיך חומר מורכב כמו שאי אפשר "לפרום" עוגה שאפיתם. שרף האפוקסי הקשה מסרב להינזל. כתוצאה מכך, מיליוני טונות של כנפי מטוסים, להבי טורבינות רוח ושלדות מרוץ ישנות נזרקים להטמנה באדמה או נגרסים לאבקה נחותה.
שורה תחתונה
סיב הפחמן הוא אולי אחד ההישגים ההנדסיים הגדולים ביותר של המאה ה-21 - טרנספורמציה מבריקה של פלסטיק זול ליהלום מתכתי. בכל פעם שהרופא שלכם אומר לכם שאתם צריכים "יותר סיבים בתזונה", פשוט תגידו לו שאתם מעדיפים לקנות למבורגיני.
