מדידת מרחקים ותליית מדפים הם חלק בלתי נפרד מכל עבודת עיצוב ותחזוקה בבית, אך רבים שמחזיקים סרט מדידה פשוט (ה"מטר") כלל אינם מודעים לסימונים המסתוריים שמסתתרים עליו.
בסרטון שצבר פופולריות עצומה ברשת על ידי ערוץ היוטיוב Simple Things - Surprising Histories, עולה הסבר פשוט אך גאוני שממחיש כיצד כלי העבודה הבסיסי ביותר בארגז הכלים שלנו כולל בתוכו תכנון הנדסי מבריק.

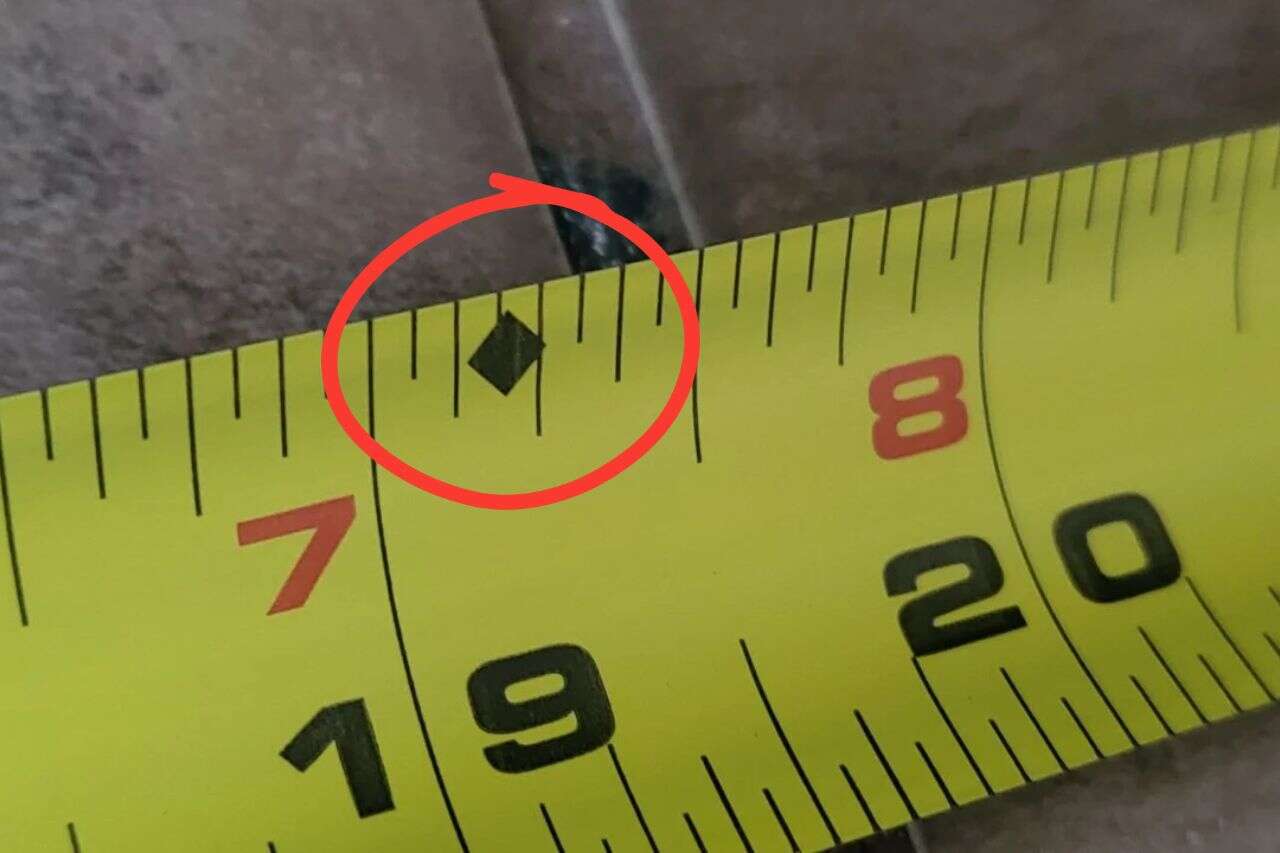

הסרטון מסביר מדוע מעבר לקו ה-19 אינץ' מופיע פתאום יהלום שחור קטן - ומתברר שלא מדובר בטעות דפוס או בקישוט אקראי, אלא בסוד הנדסי שחוסך מיליונים ומחזיק את הבתים שלנו יציבים.
הסיבות ההנדסיות והכלכליות לסימוני המרווח בסרט המדידה
| שיטת המרווח בסרט המדידה | משמעות הנדסית, חוזק מבני וחיסכון בחומרי גלם |
|---|---|
| מרווח 16 אינץ' (המספרים האדומים) | הסימון המסורתי בעולם הבנייה, המחלק לוח עץ סטנדרטי של 8 רגל (96 אינץ') בדיוק ל-6 מרווחים שווים. שיטה זו מעניקה חוזק מבני מקסימלי, אך דורשת כמות עצומה של קורות עץ ומייקרת משמעותית את עלויות הפרויקט. |
| מרווח 24 אינץ' (השיטה החסכונית) | מחלק את הלוח ל-4 מרווחים בלבד. שיטה זו חוסכת בעלויות עץ וקורות, אך עלולה לייצר מבנה חלש יותר ורצפה קפיצית או שוקעת ("bouncy floor"). |
| מרווח 19.2 אינץ' (היהלום השחור) | הלכה למעשה "אזור הזהב" ההנדסי (Goldilocks Zone). מחלק לוח של 96 אינץ' בדיוק ל-5 חלקים שווים. מעניק יציבות מעולה, מונע שקיעה של רצפות מהונדסות, וחוסך קורת עץ אחת בכל לוח - חיסכון מצטבר אדיר בעלויות. |
למה דווקא 19.2 אינץ'? המתמטיקה של עולם הבנייה
כדי לפענח את סוד היהלום השחור, יש להבין תחילה כיצד בנויים בתים מודרניים. ענף הבנייה נשען על מספר סטנדרטי מרכזי: 96 אינץ' (שהם בדיוק 8 רגל). כמעט כל לוחות חומרי הגלם - החל מלוחות עץ לבוד (דיקט), דרך קירות גבס ועד לתשתיות רצפה - מיוצרים במידה אחידה של 4 על 8 רגל.
כאשר בנאים מניחים את קורות התשתית לקירות או לרצפה (Joists), עליהם להציב אותן במרווחים מדויקים כדי להבטיח ששני הקצוות של לוח העץ יישבו בדיוק במרכז הקורה וייקלטו במסמור יציב.
כאן נכנסת לתמונה הנוסחה המבריקה: חלוקת לוח של 96 אינץ' ל-5 מרווחים שווים מניבה בדיוק 19.2 אינץ'. מרווח זה מעניק יציבות גבוהה בהרבה ממרווח של 24 אינץ', ומצד שני חוסך חומר יקר לעומת מרווח של 16 אינץ', מה שהופך אותו לפתרון מועדף כיום בקורות רצפה מהונדסות.
"צ'יט קוד" בשטח: הסיבה האמיתית לכך שהיצרנים הדפיסו את היהלום
הבנת הנוסחה המתמטית היא רק שלב אחד, אך האתגר האמיתי מתחיל כשמגיעים לעבודה הפיזית בשטח. דמיינו בנאי שעובד בחום כבד ונדרש לסמן כעת מיקום עבור עשרות קורות רצפה ברצף. למדוד פעם אחת 19.2 אינץ' זו משימה קלה, אך לחשב בעל פה ובדיוק מרבי את המיקומים הבאים - 38.4 אינץ', לאחר מכן 57.6 אינץ', ואז 76.8 אינץ' - מדובר בסיוט חישובי שמזמין טעויות אנוש.
טעות מזערית אחת בחשבון השברים העשרוניים תגרום ללוח הדיקט לפספס את הקורה ותהרוס את פילוס הרצפה כולה. כאן בדיוק נכנס היהלום השחור כקיצור דרך ויזואלי מושלם: היצרנים סימנו מראש יהלום בכל מרווח של 19.2 אינץ'. הפועל לא צריך לבצע שום חישוב מתמטי - הוא פשוט שולף את הסרט, מסמן קו בעיפרון בכל נקודה שבה מופיע יהלום שחור, ומתקדם במהירות שיא.
סיכום התובנות והסודות של סרט המדידה (שלב אחר שלב):
התעלומה שמעבר ל-19 אינץ': היהלום השחור המופיע בסרטי מדידה אינו פגם דפוס או קישוט, אלא סימון ייעודי בעל משמעות הנדסית בתעשיית הבנייה.
מספר הקסם 96: ענף הבנייה מבוסס על לוחות עץ וגבס באורך סטנדרטי של 8 רגל (96 אינץ'), שחייבים להיפגש בדיוק במרכז הקורות.
המתמטיקה של ה-19.2: חלוקת לוח תקני של 96 אינץ' ל-5 מרווחים שווים נותנת בדיוק 19.2 אינץ' – המיקום שבו מוטבע היהלום השחור הראשון.
אזור הזהב ההנדסי: מרווח זה חזק בהרבה ממרווח 24 אינץ' ומונע שקיעה של רצפות, תוך חיסכון כספי ניכר בעץ לעומת מרווח 16 אינץ' מסורתי.
"צ'יט קוד" בשטח: היהלום מבטל את הצורך לחשב עשרוניות בראש (38.4, 57.6 וכו') תחת תנאי עבודה קשים, ומאפשר סימון סרט-נע מהיר ללא תקלות.
הנדסה בכלים יומיומיים: פרט שנראה אקראי בסרט המדידה הביתי הוא למעשה פתרון פרקטי שעוזר לבנות את התקרות והרצפות שמעל ראשינו.
